Прибор электромагнитного каротажа УЭССИБ-Р

Оценка коллекторских свойств пласта и геологическая проводка скважины в режиме реального времени

Сертификат соответствия рег. № POCC RU.31621.04ПШН4.ОС.08.С00011 код ОКПД-2 26.51.12

смотреть видео

Особенности семейства приборов Прибор электромагнитного каротажа УЭС

  • До 12 скомпенсированных измерений УЭС в реальном времени с записью в память
  • Гибкость расположения в КНБК
  • Низкая стоимость владения
  • Дополнительные измерения для оптимизации бурения
  • Интеграция с приборами лито-плотностного каротажа и ПО для обработки данных
  • Передовая схема виртуальной компенсации для оптимального количества передающих антенн
  • Расположение в любой точке КНБК благодаря использованию одноконтактного соединителя
  • Уменьшенное количество антенн и безбатарейное исполнение для снижения затрат
  • Комплектация датчиками зенитного угла и затрубного давления (опция)
  • Прибор совместим с КНБК и программным обеспечением «Шлюмберже» и «Геофит»

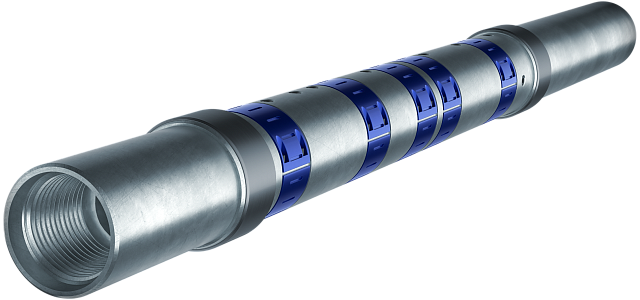

Базовая конфигурация

Датчик зенитного угла

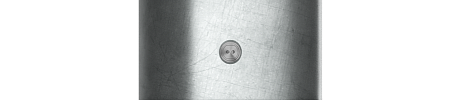

Датчик затрубного давления

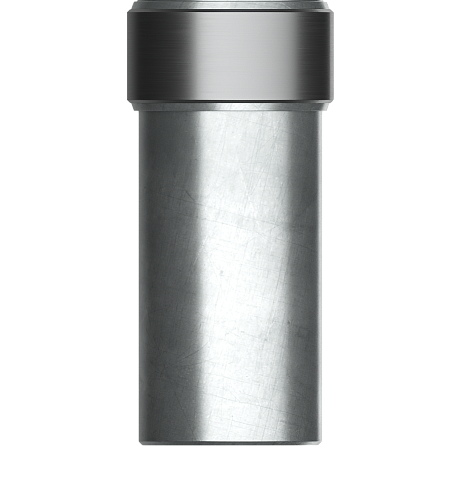

Высокопрочные защитные наплавки

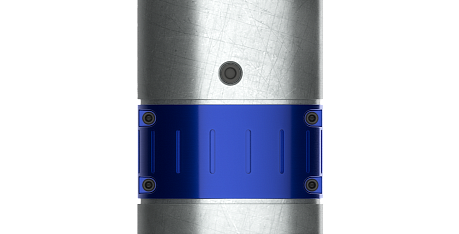

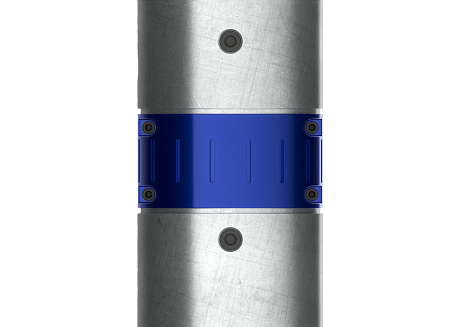

Передающие антенны

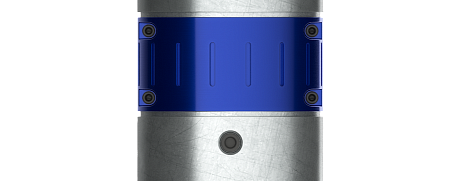

Приёмные антенны

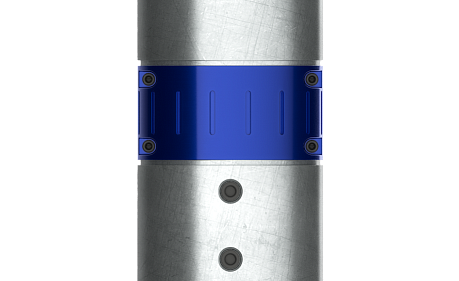

Приёмные антенны

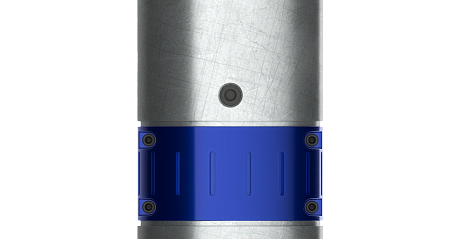

Передающие антенны

Передающие антенны

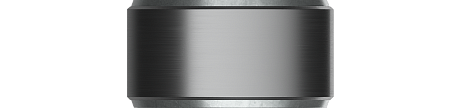

Высокопрочные защитные наплавки


Области применения

  • Эффективная замена ГИС на кабеле с любым типом бурового раствора
  • Оценка коллекторских свойств пласта и геологическая проводка скважины в реальном времени
  • Запись данных во время бурения или СПО с высокой скоростью

Общие параметры

Параметр / наружный диаметр Ед. изм. 121 мм 178 мм
Тип Интегрированный в НУБТ Интегрированный в НУБТ
Максимальный наружный диаметр (антенны / защитные наплавки) мм 133 191
Максимальный расход бурового раствора л/с 24  51
Длина прибора (без предохранительных переводников) м 3.1 3.6
Присоединительные резьбы ГОСТ З-102 муфта / З-102 муфта З-147 муфта / З-147 муфта
Рабочая температура °С 5 до 125  5 до 125
Тип электропитания
Генератор телесистемы или батарейный модуль Генератор телесистемы или батарейный модуль
Максимальное давление МПа 100  100
Содержание песка в ПЖ, не более % 4, рекомендуется <1 4, рекомендуется <1
Максимальное содержание кольматанта Без ограничений по объёму Без ограничений по объёму
Максимальная интенсивность искривления, с вращением /без вращения °/30м 12 / 18  10 / 15
Ёмкость памяти для хранения данных МБ 1024 (~1000ч при 2 сек. выборке)  1024 (~1000ч при 2 сек. выборке)

Спецификации измерений

Тип измерения УЭС Диапазон Погрешность
Фазовый сдвиг 1800 кГц 0.2 ... 50 Ω*м
50 ... 2000 Ω*м 		±2 %
±0.5 мСм/м
Фазовый сдвиг 400 кГц 0.1 ... 10 Ω*м
10 ... 100 Ω*м 		±2 %
±2 мСм/м
Затухание, 1800 кГц 0.2 ... 20 Ω*м
20 ... 50 Ω*м 		±3 %
±2 мСм/м
Затухание, 400 кГц 0.1 ... 3 Ω*м
3 ... 10 Ω*м 		±3 %
±10 мСм/м
Тип измерения УЭС Частота Расстояние до антенны Глубина исследования Вертикальное разрешение
Фазовый сдвиг/ Затухание 1800 кГц 407 мм (16")
560 мм (22")
864 мм (34") 		0.40 м / 0.74 м
0.50 м / 0.91 м
0.66 м / 1.08 м 		0.30 м / 0.99 м
0.31 м / 1.25 м
0.35 м / 1.11 м
Фазовый сдвиг/ Затухание 400 кГц 407 мм (16")
560 мм (22")
864 мм (34") 		0.48 м / 1.18 м
0.63 м / 1.46 м
0.85 м / 1.65 м 		0.35 м / 1.41 м
0.38 м / 1.76 м
0.44 м / 2.10 м

Расчет геометрических характеристик зондов представлен по модели с Rt=10 Ω*м без проникновения по уровню 0.5
