InnoSprintИнновационная высокоскоростная телесистема нового поколения

Сертификат соответствия № 04ИДЮ128.RU.С02598
смотреть видео

Особенности семейства приборов InnoSprint

  • Инновационная модульная архитектура, позволяющая размещать модуль инклинометрии и гамма-каротажа в любой точке КНБК
  • Близость датчика инклинометрии и ГК к долоту, гибкая конструкция КНБК для бурения самых сложных профилей
  • Электропитание всех приборов КНБК от собственного генератора, исключающее использование дорогостоящих и опасных в эксплуатации батареи
  • Скважинный генератор повышенной мощности
  • Простота подготовки оборудования в полевых условиях

Базовая конфигурация

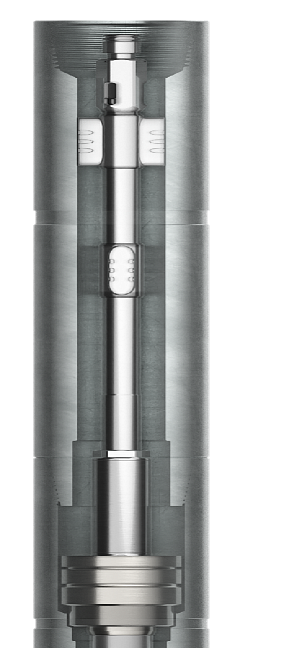

Волновой модулятор

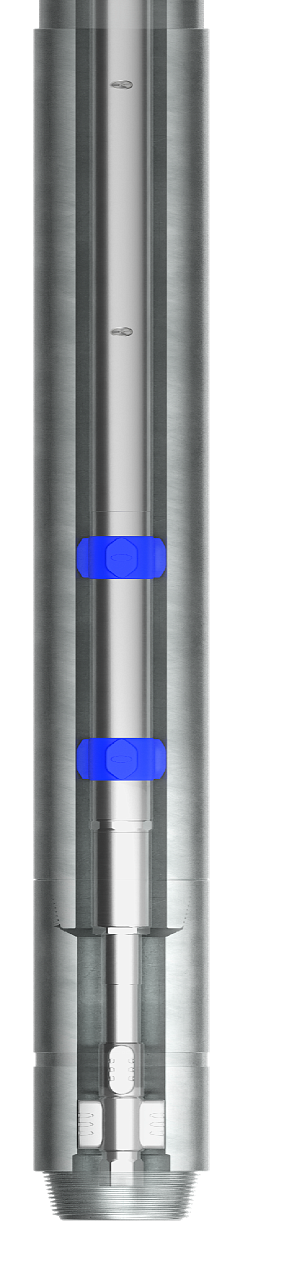

Генератор

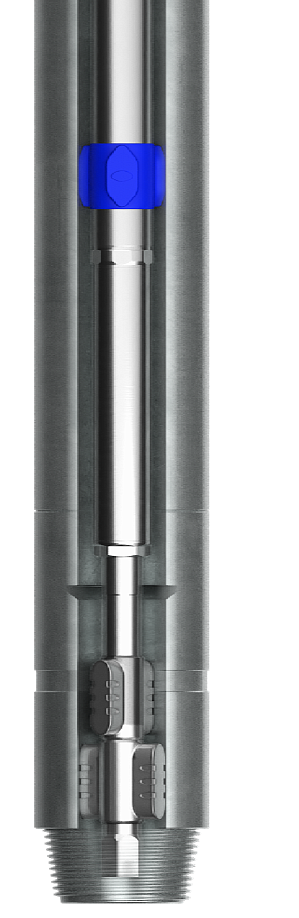

Одноконтактный соединитель

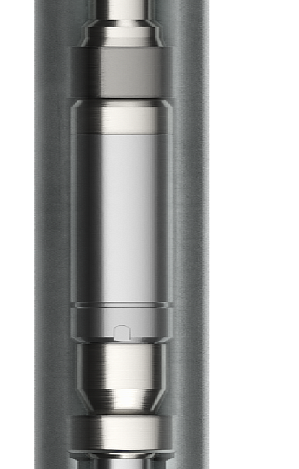

Одноконтактный соединитель

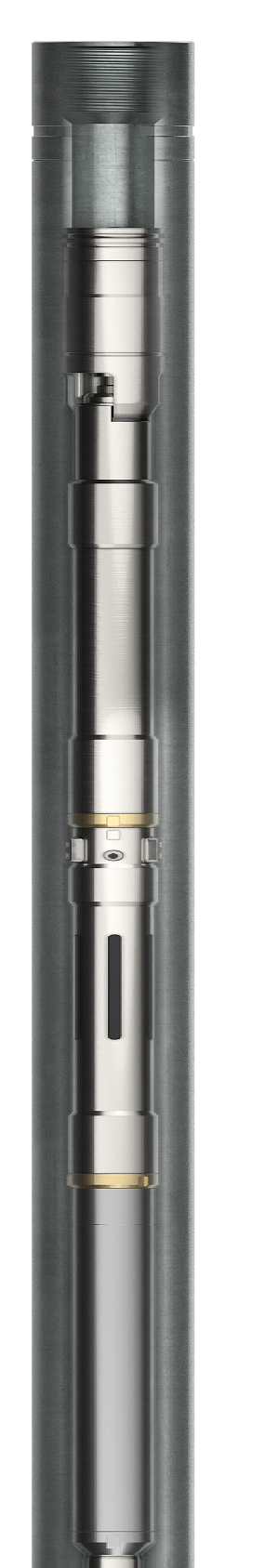

Модуль измерительный и модуль гамма


Области применения

  • Сложные КНБК с приборами каротажа и РУС, требующие передачи данных высокой плотности для эффективной геонавигации во время бурения
  • Длинные и глубокие скважины, любые разрезы

Преимущества

  • Инновационная модульная архитектура
  • Высокоскоростной волновой модулятор сигнала
  • Физическая скорость передачи данных до 16 бит/с
  • Питание всех элементов КНБК
  • Близость датчика инклинометрии и ГК к долоту
  • Поддержка 16-ти секторного имиджа плотности при высокой МСП

Общие параметры

Параметр \ Наружный Диаметр Ед. изм. 127 мм
Расход бурового раствора (генератор) л/с 9-16
Длина модуля передачи, не менее м 4.9
Длина измерительного модуля, не менее м 3.7
Присоединительные резьбы ГОСТ 3-102
Тип модулятора Волновой
Электропитание Турбогенератор
Рабочие частоты Гц 0.625-16
Скорость передачи данных бит/сек до 16
Тип даунлинка Гидравлический канал
Рабочая температура °C от +5 до +125
Максимальное давление МПа 60
Максимальная скорость вращения об/мин 150
Содержание песка в растворе, не более % 1
Максимальное содержание кольматанта кг/ м3 114, шелуха среднего помола
Максимальная интенсивность искривления при вращении °/30м 12
Максимальная интенсивность искривления при скольжении °/30м 18

Измеряемые параметры

  • Инклинометрия
  • Ударные нагрузки и вибрация
  • Неравномерность вращения
  • Обороты генератора
  • Естественная гамма-активность
  • Диагностические параметры

Спецификации измерений

Параметр Точность Разрешение
Зенитный угол ± 0.15° 0.1°
Азимут при зените выше 6° ± 1.5° 0.1°
Угол установки отклонителя ± 3° 6°
Гамма фон ± 5 % 1 API
